Anschütz Optics - Blockmontage - 30mm - Hoch - 9-11mm - 63622
| Kategorie (Montagen): | Montagen |
|---|---|
| Schiene (Montagen): | Prismen |
| Prismenschiene (mm) (Montagen): | 9 - 11 |
| Mittelrohrdurchmesser (mm) (Montagen): | 30 |
| Montagenhöhe (Montagen): | High |
| Montagenart (Montage): | einteilig |
| Höhenverstellbar (Montagen): | Nein |
| Vorgeneigt (Montagen): | Nein |
Hersteller: Anschütz Optics
Herstellerinfos:
ahg-Anschütz - ahg Anschütz Handels GmbH - Raiffeisenstraße 26, 89079 Ulm - https://www.anschuetz-optics.com/ - info@ahg-anschuetz.de
Angaben zur verantwortlichen Person:
jabolo GmbH, jabolo.de, info@jabolo.de
Die Anschütz Optics Blockmontage (63622) aus hochwertigem Aluminium bietet eine stabile und präzise Verbindung für Zielfernrohre. Die schussfeste Montage eignet sich für alle jagdlichen Kaliber und verfügt über eine sichere Double-Hex-Fixierung.
Die Montage ist für 9 - 11 mm Prismenschienen und Zielfernrohre mit 30 mm Mittelrohrdurchmesser ausgelegt. Selbstklebende Innenstreifen verhindern ein Verrutschen des Zielfernrohrs.

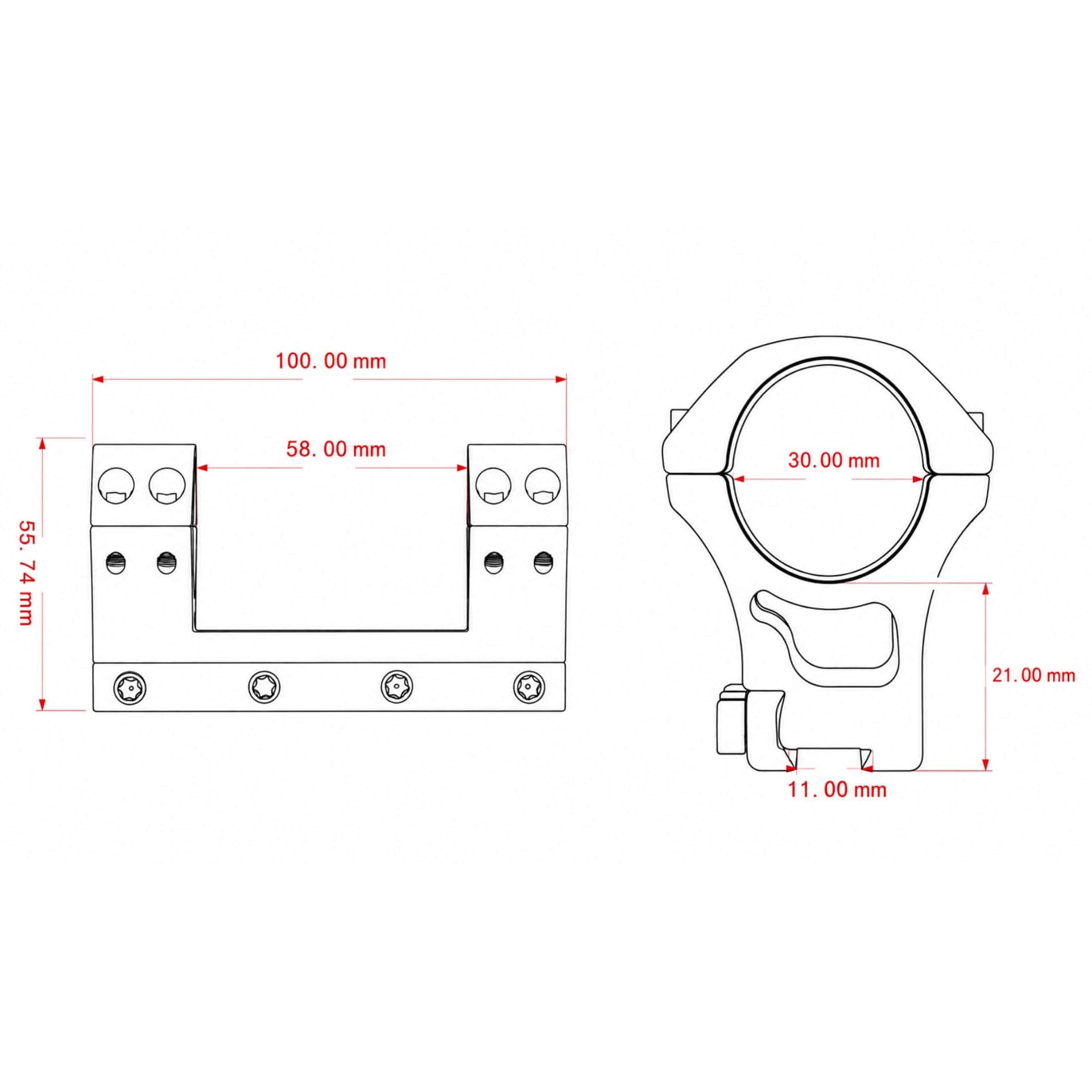

Technische Daten:
- Für 30 mm Mittelrohr
- Für 9 - 11 mm Prismenschiene
- Höhe: Hoch / 21 mm
- Fixierung: Double Hex
- Gewinde: M4x10
- Drehmoment Ring: 2,0 Nm
- Drehmoment Schiene: 3,4 Nm
Lieferumfang:
- 1x Blockmontage
- 2x selbstklebende Innenstreifen
Empfohlene Anzugsdrehmomente
Für eine sichere, präzise und spannungsfreie Befestigung der Montage empfehlen wir folgende Anzugsdrehmomente:
- Ringverschraubung am Zielfernrohr: 2,0 Nm (18 in/lbs)
- Befestigung der Montage an der Schiene: 3,4 Nm (30 in/lbs)
Wichtiger Hinweis: Die Schrauben sollten nicht nach Gefühl und keinesfalls zu fest angezogen werden. Ein zu hohes Drehmoment kann das Mittelrohr des Zielfernrohrs beschädigen, die Verstelltürme verspannen oder die Montage dauerhaft verformen.
Für eine fachgerechte Befestigung empfehlen wir das ahg Mini-Drehmomentschlüssel-Set 2–10 Nm. Damit lassen sich die empfohlenen Drehmomente präzise einstellen und Schäden an Zielfernrohr und Montage vermeiden.
